Бюджетный вариант оснащения дома теплыми плинтусами

Одним из способов отопления жилого дома, которые были разработаны и начали в относительно недавнее время внедряться в практику, является применение системы теплых плинтусов. По своему внешнему виду эти длинные и узкие отопительные приборы напоминают обычные плинтусы несколько увеличенного в высоту размера и ставятся так же вдоль нижней кромки стен в помещениях . Однако в отличие от обычных теплые плинтусы выполняются из металла и запитываются жидким теплоносителем от котла. В принципе идея использования вытянутых в длину нагревателей совсем не нова. Достаточно вспомнить длинные напольные конвекторы или простые трубные регистры, которые вешают на стены. Они, как и батареи-радиаторы, работают преимущественно по конвекционному принципу, то есть сначала греют воздух, от которого, в свою очередь, потом нагревается все остальное содержимое комнаты. Главное отличие решения отопления с помощью теплых плинтусов, которое где-то в конце предыдущего - начале этого века родилось в австрийских Альпах, состоит в том, что за счет своей особой конструкции и места размещения они осуществляют не преимущественно конвекционную теплопередачу, а тепловое излучение. На наш рынок эти системы отопления проникли под маркетинговыми названиями Хемо Термборд и Бестборд. Похожие модификации имеются сейчас в Германии, Англии, других европейских странах и США. Пару лет назад и Украина выпустила на рынок свои аналоги Термия и Аврора. В описаниях вариантов этих отопительных приборов указывается, что излучающая составляющая у них примерно 80%, а конвекционная 20%. За счет чего достигается такое преобладание радиационной компоненты? Во-первых, обращенная внутрь комнаты и нагреваемая до тепературы 80 гр.С поверхность теплого плинтуса в целом получается довольно значительная. Возьмем для примера комнату площадью размером 4 х 4 м, у которой вдоль двух наружных стен установлены эти отопительные приборы. Высота обычно выполненной из теплопроводного алюминия панели плинтуса, как правило, делается 14 см. Общая площадь излучающей поверхности самого плинтуса для помещения в 16 м2 таким образом составляет 0,14 х (4 + 4) = 1,12 м2. Во-вторых, толщина всей конструкции плинтуса очень небольшая, обычно 27-29 мм. Поэтому восходящий от нее, как от всякого нагретого тела, конвекционный тепловой поток идет вплотную к внутренней поверхности стены и, «прижимаясь» к ней под действием эффекта Коанда, не смешивается с остальной массой воздуха в комнате, а тратит большую часть своего тепла на нагрев поверхностного слоя материала стены. Таким образом, весь нижний пояс стен, под которыми установлен теплый плинтус, почти до высоты груди человека начинает работать как источник мягкого теплового излучения. Хотя температура этого пояса получается всего на несколько градусов выше комнатной температуры, но благодаря огромной площади (в рассматриваемом примере около 10 м2) этот источник теплового излучения очень действенно влияет на создание ощущения теплового комфорта у находящихся в комнате людей. На сайтах продавцов марки теплого плинтуса Бестборд (в частности, () ) приводится следующая термограмма распределения температур по внутренней поверхности стены над излучающей панелью теплого плинтуса. Панель нагрета до температуры 43,4 гр.С. Термограмма показывает пояс высотой примерно 120 см от уровня пола. Показатели высоты точек замера от уровня пола вычислены приблизительно путем замера и сопоставления расстояний на самой картинке. attachments/116258.jpg

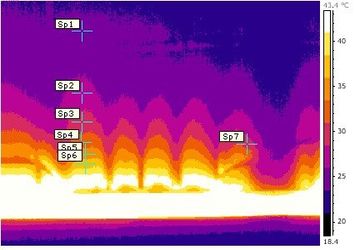

Температура Высота Sp 1 24,4°C 115 см Sp 2 27,0°C 75 см Sp 3 29,6°C 55 см Sp 4 32,4°C 45 см Sp 5 34,8°C 35 см Sp 6 36,9°C 30 см Sp 7 29,9°C 40 см

Так выглядит смонтированный теплый плинтус в интерьере (фото с этого же сайта). ](форум)

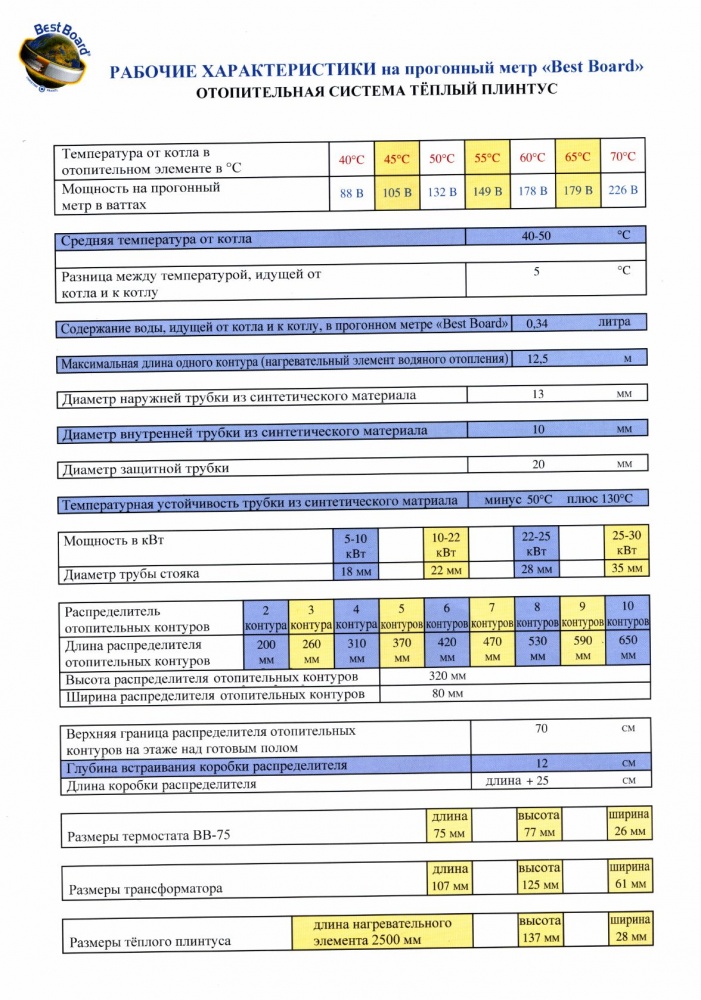

А здесь показано внутреннее устройство этого же отопительного прибора со снятой алюминиевой излучательной панелью, выполняющей также роль защитного кожуха. Трубки подачи и обратки внутри теплого плинтуса делаются обычно из меди, прикрепляемое к ним оребрение из меди или алюминия. attachments/116260.jpg attachments/116261.jpg Комнатные контура теплого плинтуса питаются через коллектор, подача теплоносителя в который может осуществляться циркуляционным насосом практически от любого отопительного котла. Вариантом исполнения теплых плинтусов с аналогичными теплофизическими свойствами является устройство их подогрева от ТЭНов, которые вставляются в трубки подачи и обратки. теплый плинтус - характеристики.jpg](форум) Более подробно с описанием отопительной системы теплых плинтусов Термборд, особенностями ее применения и установки можно ознакомиться здесь: () Объявленные характеристики и конструкционные особенности теплых плинтусов чисто логически позволяют допускать как весьма правдоподобные следующие преимущества этого типа отопления:

• экономия энергии за счет достижения комфортного теплового режима при температуре воздуха на несколько градусов ниже, чем при преимущественно конвективном отоплении (результат преобладания лучевой составляющей теплопередачи);
• возможность быстрой регулировки создаваемого в помещениях теплового климата за счет весьма малых объемов циркулирующего теплоносителя;
• равномерный прогрев всего объема воздуха в помещении и исключение образования «холодных углов», других локальных охлаждений и отсыревания внутренней поверхности стен;
• возможность удобно встраивать отопительные приборы в любые интерьеры за счет отсутствия резко выступающих узлов и деталей. Однако явным недостатком представляемых сейчас на нашем рынке марок теплых плинтусов следует считать их высокую стоимость. Так, за погонный метр отопительного прибора (не считая подводки, коллекторов, насоса, средств терморегулирования и работ по монтажу) просят 3500-3800 руб. (см., например,(")). Если учесть, что длина плинтусов обычно составляет половину суммы периметров отапливаемых помещений, то цена системы получается весьма внушительная.

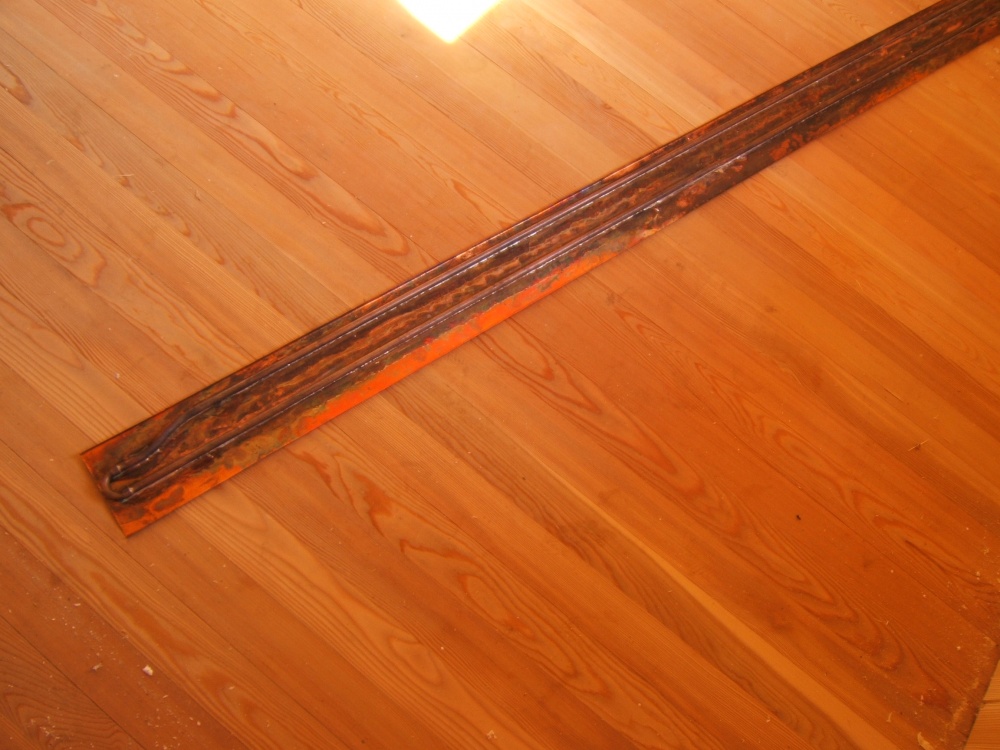

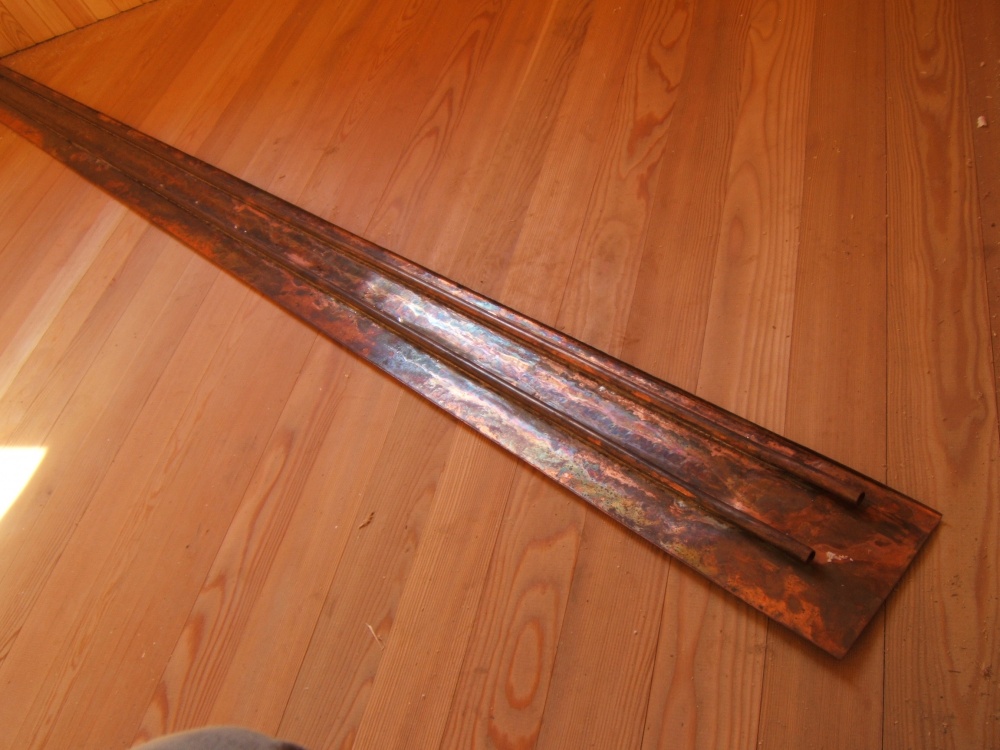

Самодельная конструкция. Учитывая это обстоятельство, а также возникшие после изучения материалов закономерный интерес к этому виду отопления и желание его поставить в своем загородном доме, я попробовал разработать аналогичную по основным свойствам модель, которая была бы экономична и удобна для изготовления в кустарных условиях. Многое подсказала английская конструкция, у которой отсутствует оребрение трубок с теплоносителем () В результате появилось решение выполнить панели плинтусов целиком из меди на пайке. Высота панели была взята несколько больше – 15 см. attachments/116263.jpg attachments/116264.jpg Фитинги и соединительные элементы трубок между панелями заменили отрезки соответствующего типа резинового рукава, выдерживающего высокие рабочие давление и температуру. Был подобран недорогой, но точный по исполнению крепеж, позволяющий небольшим нажатием пальцев руки отсоединять панели в случае необходимости осмотра или для других целей от стены. Для термоизоляции панелей использовался фольгированный изолон. Степень нагрева поступающего в коллектор теплых плинтусов теплоносителя регулируется обычным трехходовым клапаном с сервомотором, который управляется термостатом с возможностью выбора температуры. В начале контура каждой комнаты для создания в ней своего теплового режима дополнительно поставлены вентили с термостатическими головками. В принципе для повышения коэффициента теплового излучения самих панелей их следовало бы покрасить подходящей по цвету эмалью или масляной краской. Однако для сохранения уникального эстетического эффекта, присущего натуральной меди, панели было решено оставить некрашеными. В результате излучательная способность самой панели снизилась примерно вдвое, но что не сделаешь ради красоты. Стоимость всех материалов, использованных для изготовления погонного метра такой конструкции теплых плинтусов, в сегодняшних ценах укладывается в пределах 700 руб. Работа несложная и доступна практически каждому, кто имеет навык применения обычных ручных инструментов. С помощью простейшей оснастки для раскроя листовой меди и отгибания кромок без малого 60 м панелей со всеми комплектующими были подготовлены одним человеком в течение недели. После монтажа теплые плинтусы в интерьере приобрели следующий вид. attachments/116265.jpg

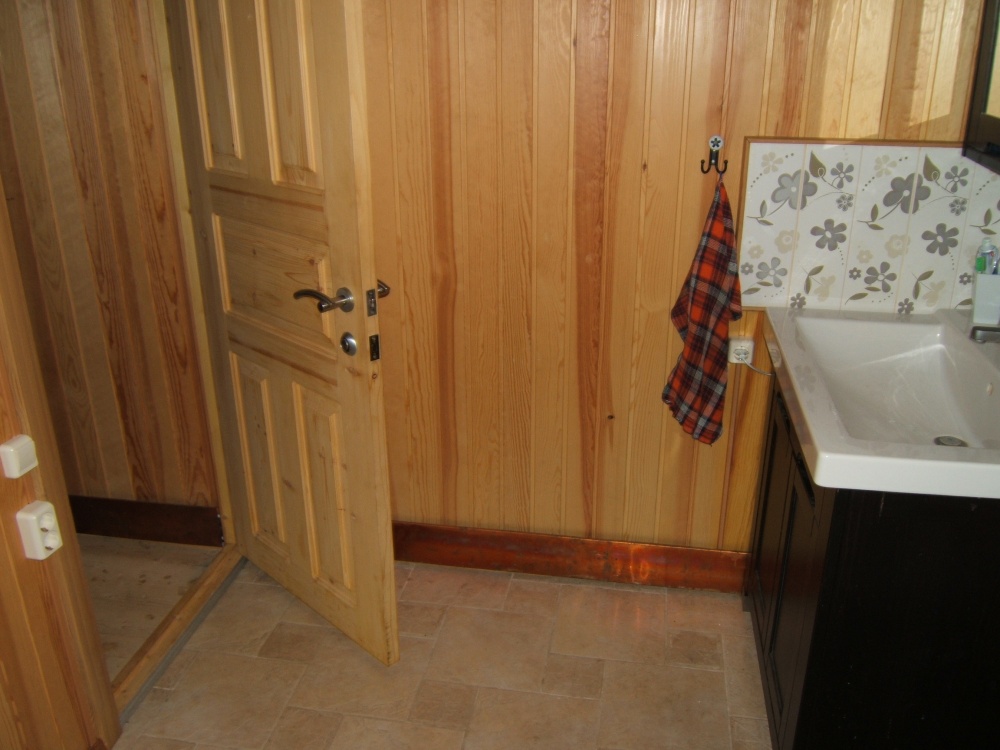

Замечания по эксплуатации. Указанная система самостоятельно изготовленных теплых плинтусов успешно используется в качестве основного отопления дома уже 4 года. Необходимости в ремонтных вмешательствах, включая даже, например, подтяжку соединений между трубками, не возникало. Температура отбора теплоносителя в коллектор теплых плинтусов обычно устанавливается в зависимости от погоды от 40 до 60 гр. С. Этот уровень оказался достаточным для большей части отопительного сезона. Только в самую холодную декаду зимы температуру иногда приходилось поднимать до 70 градусов. Дом достаточно хорошо утеплен, при минус 20 гр. С на улице расчетные теплопотери большинства отапливаемых помещений составляют в пределах 50-60 Вт на 1 м2 их площади. Никаких неудобств для людей или препятствий для расстановки мебели в доме плинтусы не создали. Пыль в них скапливается умеренно и практически полностью убирается просто проведением всасывающего сопла пылесоса по верхней кромке панели. Полезным свойством, особенно актуальным для интерьера деревянного дома, оказалась возможность скрытого и безопасного в техническом отношении размещения под панелями пластиковых коробов электропроводки. Тепловое воздействие от работающих плинтусов, по отзывам практически всех находившихся в доме людей, приятное. Воздух не пересушивается и без ущерба для теплового комфорта может иметь температуру в диапазоне 18-20 гр. С. В процессе эксплуатации выявилась следующая интересная особенность преимущественно излучательного типа отопления. Дом периодически на 10-15 дней оставляется зимой полностью без отопления и температура в нем может падать до небольших минусовых значений. После розжига котла и подачи горячего теплоносителя в коллектор теплых плинтусов уже через 1-2 мин. человек начинает явственно ощущать исходящее от них тепло, а через примерно полчаса пропадает необходимость в дальнейшем использовании верхней одежды. В целях изучения особенностей работы данной самодельной модели теплых плинтусов проводились замеры их нагревающего воздействия на внутреннюю поверхность стены, в основании которой они установлены. Измерение температуры осуществлялось пирометром, имеющим погрешность +/- 1,5 гр. С. Материал отделки стены – деревянная панель. Температура воздуха в помещении - 20 гр. С. Температура панели теплого плинтуса - 55 гр. С. Температуры точек замера на стене оказались следующие: сразу над панелью – 31 гр. С 35 см от пола – 27 гр. С 55 см от пола – 24 гр. С 75 см от пола – 23 гр. С 95 см от пола – 23 гр. С 115 см от пола - 21 гр. С При сравнении этих данных с приведенными в упомянутой ранее термограмме для промышленного варианта, обращают на себя внимание более низкие значения температуры на поверхности стены при несколько более разогретой излучательной панели плинтуса. Это отличие можно вполне объяснить отсутствием в самодельной модели какого-либо оребрения на трубках с теплоносителем и, следовательно, более слабым восходящим от нее конвекционным потоком. Несомненно, что снижение температуры подогрева поверхности стены приводит к ослаблению ее излучения, что, впрочем, должно компенсироваться повышенным тепловым излучением самой панели. Она имеет более высокую температуру и несколько увеличенные габариты (высота 15 см против 14). Разница температур на входе теплоносителя в контур самодельной модели плинтусов и выходе из него составляла 5 гр. С, что соответствует положенному значению для промышленно изготовляемого образца. Длина панелей этого контура составляла 12 м. Принимая скорость прокачки теплоносителя стандартными циркуляционными насосами примерно одинаковой, можно полагать, что показатели выходной мощности самодельного и промышленного вариантов близки.
