Расширительный бак на ГВС

Вообще для отопления не подходит. Должна быть мембрана камерного типа из пищевого материала. А может не ставить? Дело в допустимом давлении. Обычно для материалов водоснабжения вряд ли меньше 6 атм есть. Например в водопроводе 2,5 атм + нагрев в баке 1 атм, что меньше 6 атм. МОжно голову не забивать. Манометр ГВС есть?

АлександрОВ добавил 16.12.2011 в 17:29 Да еще в бойлере наверняка воздуха в верхней части дофига.

АлександрОВ

Вообще для отопления не подходит. Должна быть мембрана камерного типа из пищевого материала. А может не ставить? Дело в допустимом давлении. Обычно для материалов водоснабжения вряд ли меньше 6 атм есть. Например в водопроводе 2,5 атм + нагрев в баке 1 атм, что меньше 6 атм. МОжно голову не забивать. Манометр ГВС есть?

АлександрОВ добавил 16.12.2011 в 17:29 Да еще в бойлере наверняка воздуха в верхней части дофига.

Манометр есть, но только до 4 атм. Нормальное давление, которое я держу в ГВС и ХВС - 1.8 .. 3.1 атм. До скольки растёт давление - я не знаю, нечем померить, но то, что при нагреве до 60 градусов из предохранительного клапана бойлера Oso пошла вода - меня напрягает.

Можно, конечно, купить более другой манометр… Но, мне кажется, во избежание проблем лучше поставить бак, тем более тот, что по ссылке, вроде как для этого подходит.

Если пошла вода из бойлера при 4 атм. Надо смотреть паспорт бойлера на предмет рабочего давдения, вполне м.б. неисправность клапана или номинал. Если 4 атм рабочее а в сети 2,5-3 атм, то делать нечего, нужно ставить бак. Подушка в замкнутом объеме самого водонагревателя все же должна быть. Объем этой подушки обуславливается высотой расположения выпускной трубы ГВС. Конструкторы все же должны расчитывать на то, что у пользователя не будет этого самого расширительного бака. Ведь ставим же их в квартиры, без всяких баков, часто и места под них нет.

АлександрОВ ↗

Если пошла вода из бойлера при 4 атм. Надо смотреть паспорт бойлера на предмет рабочего давдения, вполне м.б. неисправность клапана или номинал. Если 4 атм рабочее а в сети 2,5-3 атм, то делать нечего, нужно ставить бак. Подушка в замкнутом объеме самого водонагревателя все же должна быть. Объем этой подушки обуславливается высотой расположения выпускной трубы ГВС. Конструкторы все же должны расчитывать на то, что у пользователя не будет этого самого расширительного бака. Ведь ставим же их в квартиры, без всяких баков, часто и места под них нет.

там, как правило предохранительные на 6 бар - стандартный номинал для групп безопасности бойлеров

сам бойлер минимум на 10 д.б., т.к. испытательное стандартно = 1,5*Pn

ИльяСа напрягает давление в ветке ГВС, как я понял, а то можно было бы тупо увеличить уставку предохранительного

Илья, сделайте фото обвязки - может какой косяк просто по трассировке?

Iljas, а ХВ у Вас откуда? Уберите ОК на вводе ХВ.

Если не опасаетесь некоторых неудобств от вытеснения нагретой воды в линию ХВ, можно убрать ОК (или лучше поставить вместо него шаровой кран, который будете перекрывать при работах на линии ХВ). Но лучше поставить специальный РБ для ГВС, например, такой: () или аналогичный из пищевых (обычно белого цвета).

В точке 2 бак ставить можно, их там и рисуют.

Спасибо всем за советы! Фото сделаю, но там никаких ошибок нет. ОК убирать нельзя, т.к. по ГВС идёт циркуляция насосом (для полотенцесушителей). Клапан в бойлере стоит на 6 атм., видимо, до этого давления и додавило. Сам бойлер рассчитан на давление до 10 атм.

Просто поставлю расширительный бак для ГВС, как давал по ссылке. Мне нравится фирма GWS - стоит такой бак для ХВС, я им более чем доволен.

Iljas

… Просто поставлю расширительный бак для ГВС, как давал по ссылке. Мне нравится фирма GWS - стоит такой бак для ХВС, я им более чем доволен.

Могли бы вы пояснить чем именно нравится вам фирма GWS и чем вы так сильно довольны? :)

PS а ваш косвенник не имеет отдельного выхода для организации рециркуляции?

researcher добавил 21.12.2011 в 09:27

Iljas

Манометр есть, но только до 4 атм. Нормальное давление, которое я держу в ГВС и ХВС - 1.8 .. 3.1 атм. …

Это комфортно - давление 1.8 .. 3.1 атм ? Если я правильно понял, дом в два этажа? Значит ан втором этаже давление будет ещё ниже?

researcher ↗

Могли бы вы пояснить чем именно нравится вам фирма GWS и чем вы так сильно довольны? :)

Во-первых, качеством изготовления. Это видно. Во-вторых, конструктивом - бак неразборный, необслуживаемый, а мембрана расположена таким образом, чтобы не истиралась об стенки. Штуцер - из нержавейки, практически вечный. В-третьих, он просто красивый - белый :)

researcher ↗

PS а ваш косвенник не имеет отдельного выхода для организации рециркуляции?

Нет.

researcher ↗

Это комфортно - давление 1.8 .. 3.1 атм ? Если я правильно понял, дом в два этажа? Значит ан втором этаже давление будет ещё ниже?

Дом в 1 этаж. Я ж последовательный сторонник одноэтажности. Правда, лестницу на чердак таки сделаю, но именно на чердак :)

Давление более чем комфортное. Никакой разницы между напором при этой дельте давлений я не ощущаю - ни в душе, ни в кране.

Iljas ↗

Во-первых, качеством изготовления. Это видно. Во-вторых, конструктивом - бак неразборный, необслуживаемый, а мембрана расположена таким образом, чтобы не истиралась об стенки. Штуцер - из нержавейки, практически вечный. В-третьих, он просто красивый - белый :)

Это - да. По всем пунктам понятно, правда я думал что “неразборный, необслуживаемый” это плохо - получается он одноразовый? Конструктив, сохраняющий мембрангу, штуцер из нержавейки и белый цвет - свойство большинства РБ для сетей питьевой воды (да и неразборность РБ до 60 литров). Я вот облизываюсь на нержавеевые РБ производства zilmet () () Они не имеют недостатка рассматриваемого вами РБ такого как “стальной корпус с полимерным покрытием”. :) И субъективно нержавеевый - симпатичнее. Но дорогой… :(

Iljas

Дом в 1 этаж. Я ж последовательный сторонник одноэтажности.

Буду знать. Наврено и причины где то здесь описаны?

Iljas ↗

Давление более чем комфортное. Никакой разницы между напором при этой дельте давлений я не ощущаю - ни в душе, ни в кране.

Две точки разбора? Нет, ну раз комфортно то и ладно. :good:

РБ на хвс, гвс отличен от РБ на со (уже все написано выше). Лучше взять напольный с верхним подключение. Для страховки и самоуспокоения подключаете РБ к системе гвс с помощью П-образного участка трубопровода: от сети ГВС вверх, затем к РБ вниз. В таком варианте получается “застойный” участок, в который затруднен доступ кислорода и который имеет температуру немного выше, чем в помещении. В верхней точки П-образного участка воздушник.

И субъективно нержавеевый - симпатичнее. Но дорогой…

минимум смысловой нагрузки…:)

researcher ↗

По всем пунктам понятно, правда я думал что “неразборный, необслуживаемый” это плохо - получается он одноразовый?

Ну, типа того, одноразовый. Но 10 лет гарантии меня вполне успокаивают. Лучше поменять его через 15 лет, чем раз в 3-5 лет менять мембрану (надо найти, надо купить, надо заменить).

researcher

Буду знать. Наврено и причины где то здесь описаны?

Да, в теме “Эстетика и надёжность уступа на склоне” :) (форум)

researcher

Две точки разбора? Нет, ну раз комфортно то и ладно. :good:

Точек разбора воды в доме 14 штук (9 холодных и 5 горячих). Но до каждого санузла и до кухни прокинута отдельная ветка из 25-й трубы. Этого достаточно для обеспечения комфортного разбора в каждом помещении даже из всех точек одновременно.

Смысла в более высоком давлении не вижу. Только насос мучать.

Iljas добавил 21.12.2011 в 13:48

KVV711

Лучше взять напольный с верхним подключение. Для страховки и самоуспокоения подключаете РБ к системе гвс с помощью П-образного участка трубопровода: от сети ГВС вверх, затем к РБ вниз. В таком варианте получается “застойный” участок, в который затруднен доступ кислорода и который имеет температуру немного выше, чем в помещении. В верхней точки П-образного участка воздушник

О, спасибо за интересную идею! Действительно, таким образом получим более комфортный тепловой режим для РБ.

А как Вам кажется, 20-литрового РБ хватит для бойлера на 200 литров (объемом воды в остальной части ГВС можно пренебречь)?

KVV711

…минимум смысловой нагрузки…:)

А если взять обе фразы, относившиеся к нержавеевому РБ, находящиеся в моём ответе рядом? Напомню:

researcher

…Они не имеют недостатка рассматриваемого вами РБ такого как “стальной корпус с полимерным покрытием”. :) И субъективно нержавеевый - симпатичнее. Но дорогой……

Смысловой нагрузки тут разумный собеседник может без труда обнаружить две 1 - ГБ из нержавейки, по мнению автора фразы, лучше чем сталь с полимерным покрытием. 2 - внешний вид, по мнению автора фразы, у РБ из нержавейки - лучше, но цена РБ inox-pro при сходных объемах значительно превышает оную у сталь/полимерных.

Рад если так вам стало понятно.

researcher добавил 21.12.2011 в 18:00

Iljas ↗

Ну, типа того, одноразовый. Но 10 лет гарантии меня вполне успокаивают. Лучше поменять его через 15 лет, чем раз в 3-5 лет менять мембрану (надо найти, надо купить, надо заменить).

А почему вы считаете что у большеобъемного РБ срок службы мембраны меньше чем у “малышей”?

Iljas

…Точек разбора воды в доме 14 штук (9 холодных и 5 горячих). Но до каждого санузла и до кухни прокинута отдельная ветка из 25-й трубы. Этого достаточно для обеспечения комфортного разбора в каждом помещении даже из всех точек одновременно.

какой насос всё это разнообразие выносит?

Iljas ↗

Смысла в более высоком давлении не вижу. Только насос мучать.

в случае если этажей больше чем один, например.

Iljas ↗

О, спасибо за интересную идею! Действительно, таким образом получим более комфортный тепловой режим для РБ.

так же можно подключить РБ ГВС между ОК ГВС и входом в бойлер - он всегда будет в наименее горячей воде.

Iljas ↗

А как Вам кажется, 20-литрового РБ хватит для бойлера на 200 литров (объемом воды в остальной части ГВС можно пренебречь)?

Вопрос не ко мне, но… в мануале к косвеннику производитель указывает в т.ч. рекомендуемый объем РБ для конкретно вашего косвенника. К моему 130 литровому SLEW рекомендуется 8 л при режимах до 85 градусов. PS РБ ГВС лучше настроить на давление на 0,5 больше чем давление выключения вашего насоса. Иначе он может работать не как РБ ГВС а как РБ водоснабжения, а при нагреве бойлера в этом случае сеть ГВС в тонком месте может и того…

To researcher: прошу прощения, за возможно не совсем правильно выстроенную фразу и смайлик:oops:.

ообщение от KVV711 Посмотреть сообщение …минимум смысловой нагрузки…

Это в основном относится к цене рб из нержавейки при установке с П-оразным каналом. Внешний вид… ну это совсем субъективное:wink:. Оборудование раз в 3-5 лет надо чинить/менять, вспомните, сколько лет вы ездите на одном автомобиле:).

researcher ↗

Рад если так вам стало понятно.

Да все понятно:beer:

Iljas ↗

А как Вам кажется, 20-литрового РБ хватит для бойлера на 200 литров (объемом воды в остальной части ГВС можно пренебречь)?

Даже много, РБ для гвс считается несколько по-другому, чем для отопления. Достаточно 5% от объема бойлера.

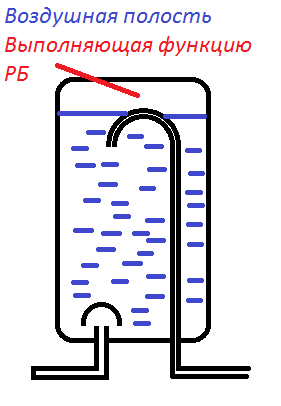

Все правильные бойлеры устроены примерно вот так: бойл1.png

т.е. без мембраны? Но тогда невозможно задать в таком Рб стартовое давление, отличное от атмосферного? Тогда невозможно настроить Рб на “включение” при определенном давлении?

researcher добавил 22.12.2011 в 11:54

KVV711 ↗

To researcher: прошу прощения, за возможно не совсем правильно выстроенную фразу и смайлик:oops:.

Ок. Принято. теперь отпустило. :)

KVV711

Это в основном относится к цене рб из нержавейки при установке с П-оразным каналом. Внешний вид… ну это совсем субъективное:wink:. Оборудование раз в 3-5 лет надо чинить/менять, вспомните, сколько лет вы ездите на одном автомобиле:).

на предыдущем 10. На том что сейчас - 4

где Вы это бойл1.png](форум) взяли?

интересно… в РБ без мембраны вода и воздух не будут разделены. А не будет вода сатурироваться с учетом давления в РБ?

researcher ↗

какой насос всё это разнообразие выносит?

Самый большой водомёт (92/60, вроде). На 1100 ватт. Но проблемы-то нет, насос справляется, т.к. больше 3 точек разбора одновременно в долговременном режиме представить тяжело.

researcher ↗

так же можно подключить РБ ГВС между ОК ГВС и входом в бойлер - он всегда будет в наименее горячей воде.

Нельзя, т.к. циркуляция ГВС через полотенцесушители делает температуру в контуре одинаковой.

CAT@

где Вы это бойл1.png](форум) взяли?

в смысле картинку? - в паинте нарисовал :oops:
