Консультация по проекту крыши

Прикреплен архивный файл с проектом крыши в SketchUp. Не сочтите за труд скачать открыть и высказать мнение.!(_attachments/109805.jpg)

F0ks13

Прикреплен архивный файл с проектом крыши в SketchUp. Не сочтите за труд скачать открыть и высказать мнение.!(_attachments/109805.jpg)

Скачать не проблема - проблема открыть…при отсутствии SketchUp ….:)….. лучше в .jpeg выкладывать, формат не специфичный…

Будьте добры оцените мой проект крыши. Скоро возводить стены, хотелось бы пиломатериал на крышу заранее купить. Проект нарисовал в SketchUp (прикреплен в виде архивного файлаСЃРІРѕРґРЅРСЏ.jpg), не сочтите за труд скачать и проверить. Кровля - двухслойный ковер из рулонных материалов на мастике.

Начинаю выкладывать фото.

1. Схема 2-го этажа с размерами, стены газоблок 300 мм.СЃРІРѕРґРЅРСЏ ведомо10.jpg внутренние перегородки и дополнительные элементы обраны, оставлен только конструктив.

2. Балки чердачного перекрытия по армопоясу (чердак не эксплуатируемый). Армопояс: высота 12 см, армирование 3 прута профилированной 10. Материал брус 150х150 до 6 м (сосна). Мауерлат: выпуск наружу 60 см (50 см от чистовой отделки), положение на стене: снаружи от края 5 см, изнутри от края 10 см (для опирания чердачного перекрытия). Крепление мауерлатов - резьбовые шпильки заделанные в армопояс? (диамерт?, шаг?) Шаг между балками в правой части фото через 115 см, в левой от 62 см до 118 см. В левой части сдвоенный брус для усиления? (прогиб недопустим так как перекрытие потолочное).[Вложение 8882 не найдено]

3. Еще фото балок перекрытияРЈРеРССѓРЅРґРменС.jpg

4. Верхние прогоны. Наружные концы прогонов опираются на фронтоны из газоблока (на рисунке удалены). Прогон правого ската опирается на стойки из бруса 150х150 (стоят на чердачных балках над несущей стеной). Прогон левого ската сдвоен для усиления, опирается в центре на счетверенный брус 150х150. Смущает то, что данный центральный брус стоит над центром проема во внутренней стене второго этажа (вопрос небходимой высоты бетонной пеермычки или двутавра).СЂРРСЂРµР.jpg

5. Наклон скатов крыши 20 градусов. Стропила - сдвоенные доски 150х50 длиной по 6 метров, на мауерлатах и прогонах врубы на глубину 50 мм. Шаг стропил 115 см.

6. Между сдвоенных стропил верхняя затяжка (доска 150х50), лежащая на прогонах. Также между сдвоенных стропил установлены обрезки досок 150х50 соединенные короткой затяжкой - образуют конек.

7. Под стропильной ногой правого ската две стойки (с отступом по 1 метру от стен), для исключения давления на центр потолочной балки и возможного ее прогиба. Стойки выполнены сборными из досок 150х50, средняя из которых в виде шипа заходит между сдвоенных стропил. Максимальная длина пролета стропильной ноги между стойками 2,3 м.

8. Под стропильной ногой левого ската одна стойка по центру (делит стропильную ногу на 2,25 м). Все стойки упираеются на усиленную (сдвоенную) балку потолочного перекрытия. Стойки выполнены сборными из досок 150х50, средняя из которых в виде шипа заходит между сдвоенных стропил.!(_attachments/109812.jpg)

9. Обрешотка - доска 150х30, с интервалами равными одной доске. Поверх разреженной обрешотки листы OSB плит. По плитам двуслойный ковер из рулонных материалов приклеиваемых на мастику (укладываются вдоль ската с перехлестом). Свесы крыши по 50 см от чистовой отделки.РёСЃРїСЂРРІРение.jpg

Люди, профессионалы, ауууууу……

А мы думаем это просто монолог какой-то.:D Не сочтите за флуд,интересуюсь кровлей и не могу выбрать - наслонные/висячие стропила?У вас же вообще не пойму что; вроде наслонные,но уж как-то замороченно…

Почему замороченные. Просто наслонные стропила, нарощенные по длине в верхней части, со стойками.

Потому что получается материалоёмко и дорого в работе!Делайте один несущий прогон и всё.Три стойки - две по фронтонам и одна посередине.А центра стропил подпереть о балки перекрытий V-образными раскосами.

Я не против уменьшить количество материала. НО, если использовать только коньковый прогон, опирающийся на фронтоны и на центральную стойку, то какое должно быть его сечение (с учетом что расстояния от фронтона до стойки будет по 4 м, а так же с учетом малого угла наклонов скатов и возможной снеговой нагрузки)?

F0ks13 добавил 12.05.2012 в 22:07 При наклонах скатов в 20 градусов, устанавливая V-образно подкосы в центр стропил получается тупой угол 150-160, сомневаюсь что такие подкосы смогут выполнять свою функцию. На V - образные подкосы нужны целые 4 м доски, стойки - одна 1,3, две другие 0,5 и 0,6 м соответственно (пойдут обрезки которые скопились на участке). Так же использование конькового прогона потребует более тчательного укрепления при наращивании стропил сто повлечет дополнитьельный расход материала. Следовательно экономия материала будет только на счет замены двух прогонов одним.

F0ks13

Я не против уменьшить количество материала. НО, если использовать только коньковый прогон, опирающийся на фронтоны и на центральную стойку, то какое должно быть его сечение (с учетом что расстояния от фронтона до стойки будет по 4 м, а так же с учетом малого угла наклонов скатов и возможной снеговой нагрузки)?

F0ks13 добавил 12.05.2012 в 22:07 При наклонах скатов в 20 градусов, устанавливая V-образно подкосы в центр стропил получается тупой угол 150-160, сомневаюсь что такие подкосы смогут выполнять свою функцию. На V - образные подкосы нужны целые 4 м доски, стойки - одна 1,3, две другие 0,5 и 0,6 м соответственно (пойдут обрезки которые скопились на участке). Так же использование конькового прогона потребует более тчательного укрепления при наращивании стропил сто повлечет дополнитьельный расход материала. Следовательно экономия материала будет только на счет замены двух прогонов одним.

Эта ферма (коньковый прогон) высотой 1метр (от нижней плоскости до верхней) имеет пролёт 6 метров…..При 20 гр уклоне в ваших габаритах (10500мм) ваша ферма может достигать высоты около 1,8 м (а пролёт не более 4м)….Расход примерно 6 досок 6000х50х150мм на 6п/м.

При ваших габаритах длина стропилины около 5400мм от конька до мауэрлата…..т.е. наращивать надо не стропилину, а вынос (кобылку).

Спасибо за участие. У меня статус - новичек. Можно мне по подробнее разжевать про ферму? На конце скатов крыши весной скапливается много мокрого снего нарощенные кобылки выдержат такую нагрузку?

Да-да,я тоже не понял.Это как вариант (Ферма)?Не в контексте данного топика?Просто автор хочет наслонные,а на фото висячие…Или таким образом получатся “типа” наслонные? :( Про кобылки тут было где-то,где аж из трёх досок формировали!То ли у ИльяСа,то ли у КАТа…

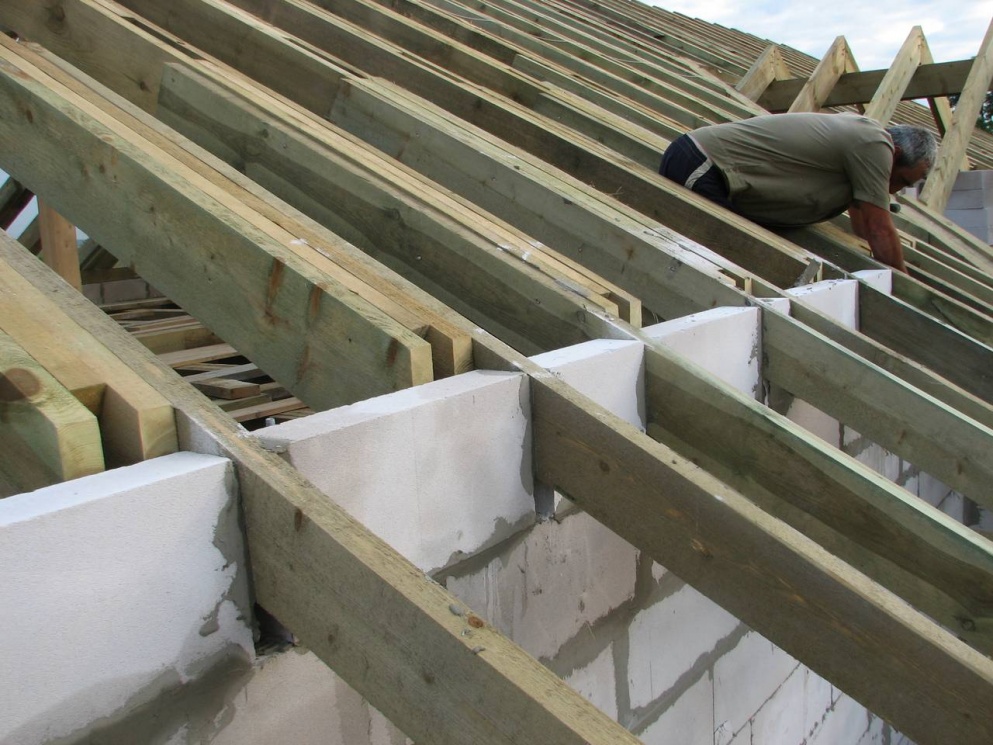

Юра-сварщик добавил 13.05.2012 в 11:19 Не,попутал.Там не кобылка,а сами стропила из трех досок.Да не из трех,а это проставки такие “жирные”.Кобылка обычная.63 страница ИльяСа про стропилку.Вот фото оттуда: (форум) Другой ракурс: (форум)

l

Юра-сварщик

Да-да,я тоже не понял.Это как вариант (Ферма)?Не в контексте данного топика?

В контексте как вариант….просто автор испугался большого угла наклона подкосов….я предложил вариант . На фото1 оба варианта (ваш - без большого наклона подкосов). В данном случае большой разницы не будет по материалам , ваш проще в изготовлении….. Фермы больше подходят для больших пролётов при меньшей возможной высоте конструкции.

Просто автор хочет наслонные,а на фото висячие…Или таким образом получатся “типа” наслонные? :(

Стропила наслонные…..прогон(ферма) висячий…:)…..Сначала поставили ферму и мауэрлат…..потом на них положили стропила(наслонили) (пролёт 6м и подкосы некуда было сунуть - ниже жилое помещение) - фото старое под рукой было….коньковый узел щас уже вот так собираем.()

F0ks13 ↗

На конце скатов крыши весной скапливается много мокрого снего нарощенные кобылки выдержат такую нагрузку?

У Вас подшивка горизонтальная - т.е. есть упор в стену ( в отличии от ИльяСа) и вылет небольшой ……т.е. выдержат (фото2).

Не,попутал.Там не кобылка,а сами стропила из трех досок.Да не из трех,а это проставки такие “жирные”.Кобылка обычная.63 страница ИльяСа про стропилку.Вот фото оттуда: (форум) Другой ракурс: (форум)

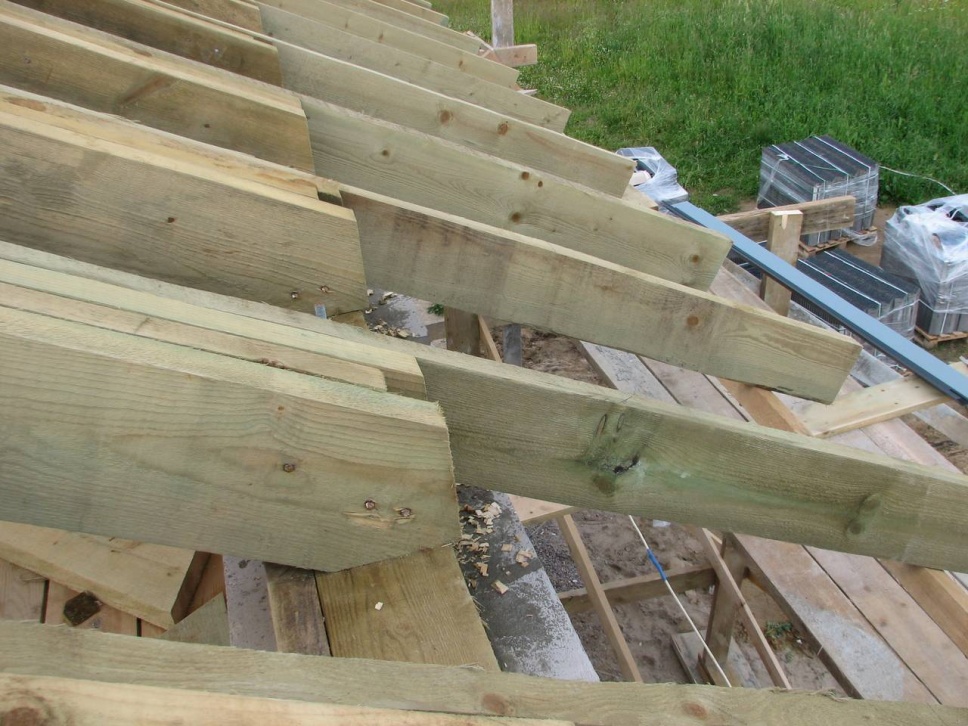

Это кобылки……а здесь коментарий к фото…..(форум) …в конце сообщения 635.

Разговор сводится только к тому сколько “прогонов”: два верхних или один коньковый (брусовой или фермой). А что по стропилке (их сечения и шаг при длине моих пролетов), необходимость стоек и подкосов? Что по обрешетке при таком расстоянии между стропильных ног? А на фотографиях, что вы выкладывали, там что под мауерлатами и чердачными балками нет армопояса?

Ауууууууу. Народ, где Вы?
